ZEISS蔡司CONTURA(康杜拉) 7/7/6 全自动三坐标测量机
分享到:
ZEISS蔡司CONTURA(康杜拉) 7/7/6 全自动三坐标测量机
类型: 三坐标
型号: 7/7/6
品牌: 蔡司ZEISS
原产地: 德国
行程: X700/Y700/Z600
重量: 1300Kg
产品详情

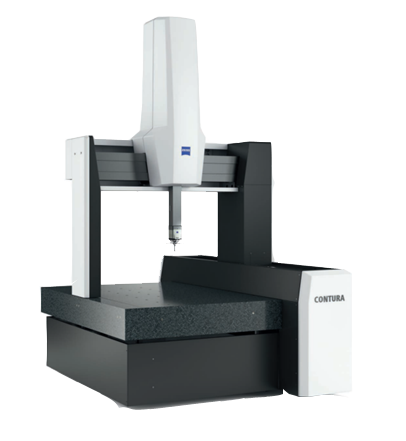

CONTURA 蔡司新一代连续扫描三坐标测量机

卡尔 · 蔡司Carl Zeiss成立于1846年,是世界著名的光学产品制造公司,蔡司自1973年制造出全世界第一台CNC三坐标测量机UMM500以来,每年都不断开发新技术,到现在为止已拥有多个国际专利,从而使蔡司测量技术远远领先于其他公司。其中Contura
系列的测量机具有以下技术特点

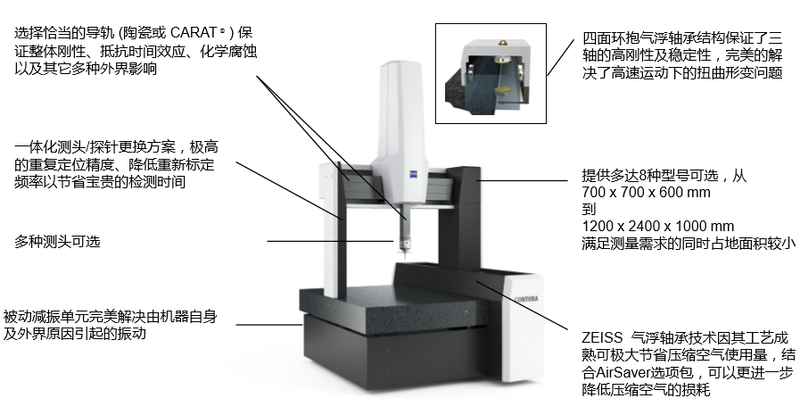

机械结构



探头类型

CONTURA可配备固定型被动式探头、灵活的蔡司RDS关节式探头座或主动式扫描测针。各类探头均具有扫描功能。主动式探头采用蔡司navigator技术——高速测量唾手可得。


稳定的测量结果

根据配置不同,CONTURA采用工业陶瓷或CARAT导轨,具有优异的刚性 、较低的热膨胀性和轻盈的机身重量。三轴均采用四面环抱气浮轴承,可在高速运行和加速的条件下保持稳定性。悬浮安装在CONTURA导轨上的玻璃陶瓷光栅尺具有零膨胀特性,因此无需安装温度传感器或进行误差补偿。高等级的防护特性使得该机器可以在生产车间使用。


计算机辅助精度修正(CAA)

动态形变的桥架直接影响测量精度,尤其是在扫描测量时更是如此。CONTURA可计算这一动态效应所需的补偿值。因此在高速测量环境下亦可保证测量精度。


控制简便

用户无需计算机,只需借助界面友好的控制面板即可对系统进行控制。通过先进的摇杆可对所有轴的运动进行更为便捷与精准的控制。可在CNC模式下对速度进行调节。


选项

HTG(宽温度梯度)选项可保证宽温度范围内(18-26℃)一致的精度。X=700/1000mm的测量机包含有工件和测量机温度传感器

集成式探头架可在无需校准的情况下获得最大效率

主动式测针适用于快速更换架选项

使用蔡司AirSaver功能最高可节省60%压缩气体用量。

测量范围


X

Y

Z

7/7/6

700

700

600

7/10/6

700

1,000

600

10/12/6

1,000

1,200

600

10/16/6

1,000

1,600

600

9/12/8

900

1,200

800

9/16/8

900

1,600

800

12/18/10

1,200

1,800

1,000

12/24/10

1,200

2,400

1,000

长度测量误差E0

自1.5 + L/350 μm起

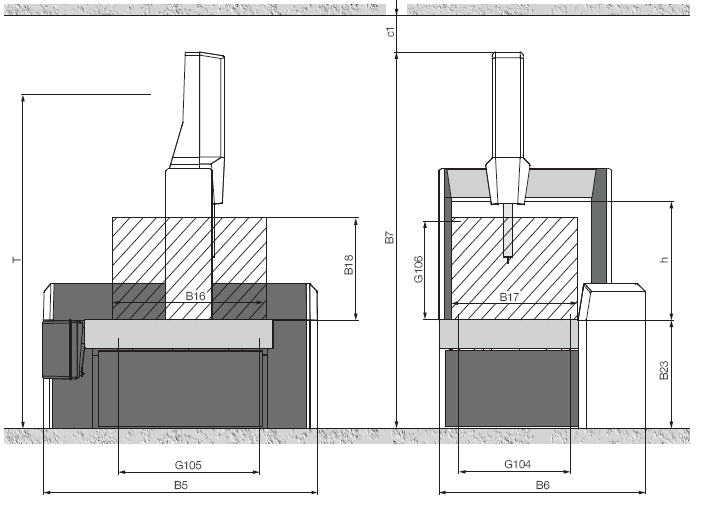

三坐标外观尺寸

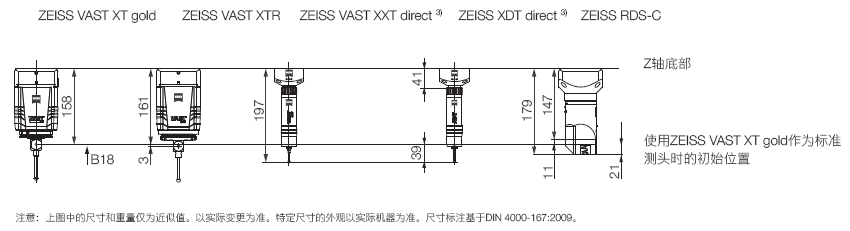

探头

类型接触式

接触式探头适用于测量拥有垂直面且没有斜面特征的小型工件。蔡司CONTURA direkt配备蔡司VAST XXT扫描探头,为单向生产中的生产和过程检测提供了一种经济入门级的扫描技术。可根据需要加装XDT单点探头。蔡司CONTURA接触式探头的最大尺寸为10/16/6。

RDS

与蔡司VAST XXT探头以及灵巧的RDS关节式探头座共同使用,确保扫描到复杂位置的角度特征。RDS关节式探头座步距角为2.5°,探头可到达20,736个不同的角度位置。在测量结构复杂的工件时,需要对探针进行特殊配置,此时这一优势尤为明显。同时由于特别针对校准过程进行了优化,整个校准时间也大大缩短了。借助RDS,也可在蔡司CONTURA上使用蔡司光学式探头。

主动式

蔡司CONTURA 主动式探头采用navigator技术,单次快速扫描即可获得所需测量值。支持该技术的典型探头是VAST XTR gold或VAST XT gold,两种探头的接口相同,非常适合于深孔测量。探针快速更换系统选项适用于该探头系统。

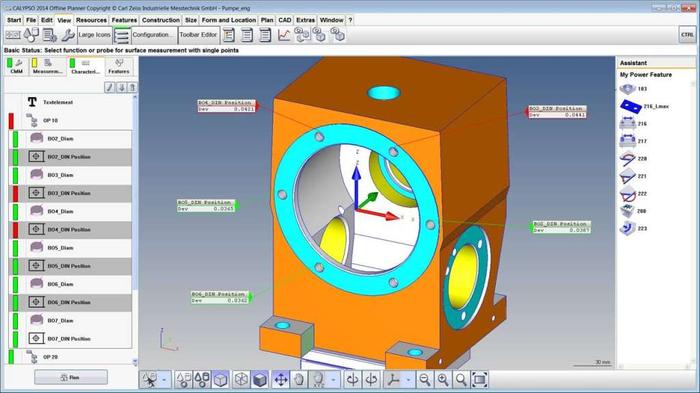

Calypso万能测量软件

无论设计什么样的结构,都应尽快地使其具有实际应用性。在这方面,直接采用CAD数据是通往检测程序和您的质量安全自动化的最快的途径。以此满足产品开发和加工检测的要求:保证绝对的精确度。


 使用卡尔·蔡司在MS-Windows NT(XP)
条件下操作的Calypso软件,是您选择的直接采用CAD数据经济途径:Calypso软件能完成全部检测任务,保证充分发挥您的坐标检测仪功能生产材料的充分利用。

用CAD数据 — 一条通往检测程序的快捷之路。

灵活的检验计划和高自动化程序:检测方便。

您可以使用Calypso软件确定您的灵活的检验计划和顺序,其间您还可以改变已安排了的检验计划。这样,您可以利用主程序对部件组进行检测。这里,规定参数代替绝对的理论值。当输入参数中的理论值以后,新的检测程序就很容易和很快地通过点击鼠标产生出来。在操作盘的中点通过对话保证可靠性:逻辑顺序、显示、检验问题和可信度检测关心是否遗忘什么,并使检测简化。

Calypso软件自动识别几何元素,产生测量方法、测量策略以及元素之间的运行轨迹。Calyspo软件也是按照标准公差(偏差)自动进行评估的。卡吕索软件把用于CNC检测的各种程序分类保存。这些程序在重复检测时可调用出来。仅仅一次性在标准球上人工测量即可进行接下来的自动检测。高自动化程序能在工作准备时进行CNC编程或者加速这种程序设计。在任何情况下,自动化都减少了坐标检测仪的停顿并且提高处理能力。

您看得见您在检测什么

在显示器上按比例的图象显示出来您在检测什么。—— 就好象零件在您手中一样。您可以移动、转动变化这种图象。需要检验的物体是标明特征的。您可以在显示的图象上和检验计划中跟踪观察检测过程。检测结果文件可以在Windows
— 领域内继续使用。
