日本产ROKU-ROKU碌碌MEGA-SS系列高精度高速微细孔加工机的技术分享

发表时间:2020-04-29 10:11


专注于微细孔加工(Φ0.04-Φ0.5mm微细孔)的高速加工中心,拥有日本独有专利技术

专注于模具清角加工(R0.5mm以下)的高速加工中心;

专注于小模具高光洁精加工的的高速加工中心;

专注于精密连接器之高窄缝,薄壁铜电极加工的高速加工中心;





高精密机床系列之MEGA-SS系列,隔热分离系统的精密微细加工

“无止境地追求实际加工精度”
对于半导体、电子、通信、医疗和光学工业提出的“小型化、高产能、多功能、更高质量和个性化”的最好回答,就是进化产生新的技术标准用于精密微细加工。

热变位的精准计算检测和高伺服响应的融合来自我们最高水准的经验积累,使得挑战未开发领域成为可能。第四代「MEGA-SS」系列高精度机床。

加工行程(XYZ):410×330×200 mm

主轴转速 :(MEGA-SS 400)
3,000~40,000rpm;

(MEGA-SS 600)
60,000rpm;

主轴锥度:HSK-E25规格,1/10短锥

刀具柄型:HSK-E25

ATC(自动换刀)刀具储藏能力:20把刀具 (选购件:40把和60把)

机床重量:2,500Kg。

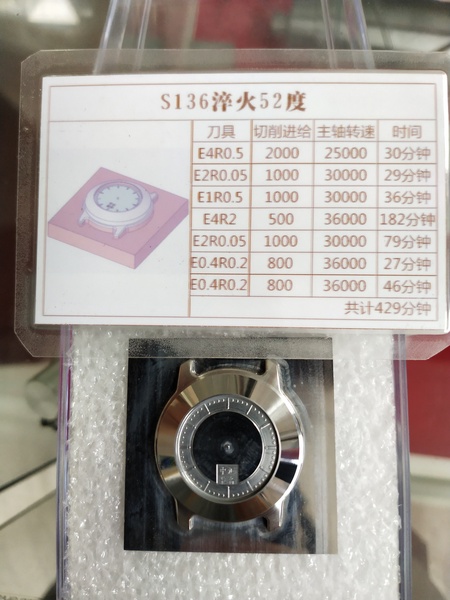

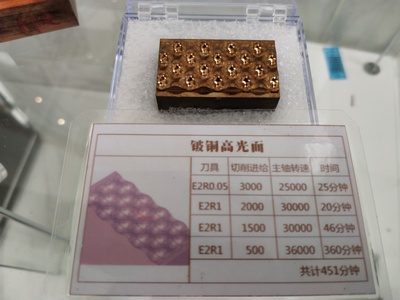

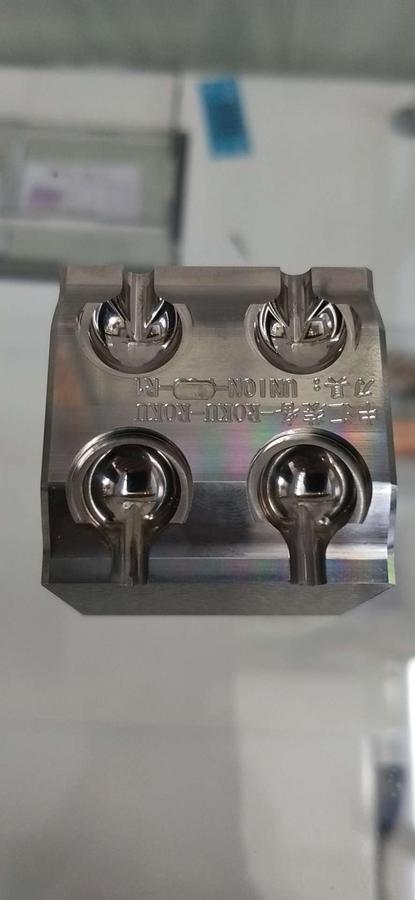

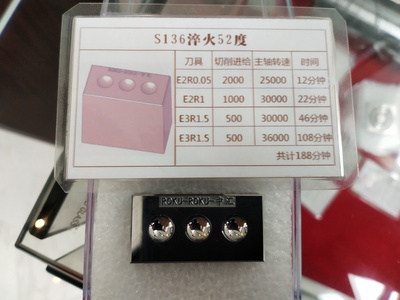

加工案例

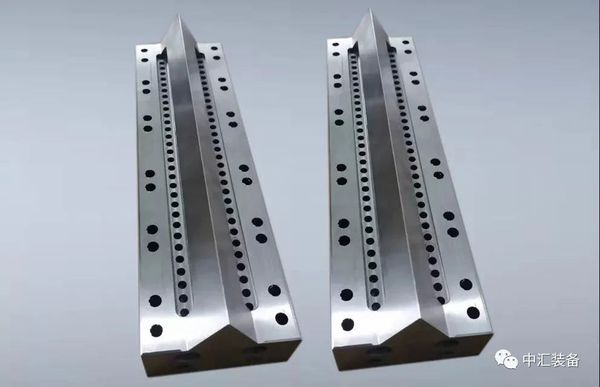

00000.jpg网红“熔喷布模具微细孔”加工

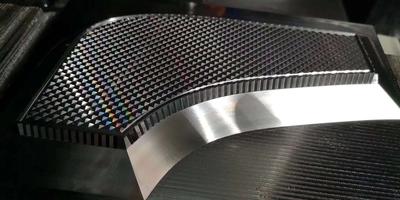

试加工产品领域:

1、LED支架头模具;     2、光学镜片模具零件;

3、LED反光杯凸模;       4、车灯导光条模具;

5、各类型刀模;          6、光学镜片模具零件;

7、耳机、TV透镜模具;    8、车灯反光镜模具;

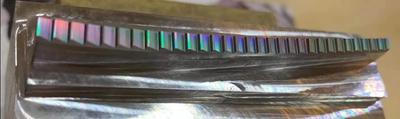

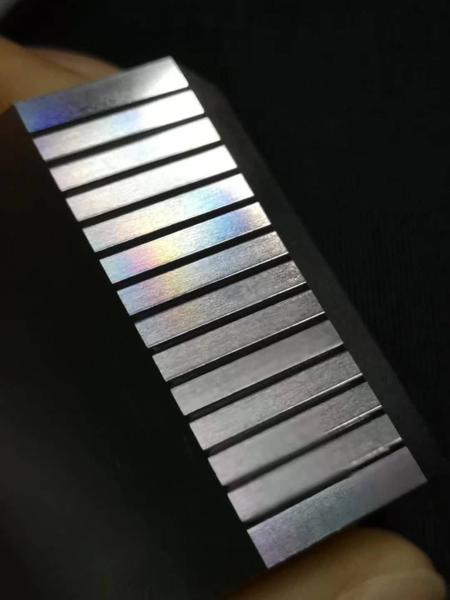

9、熔喷布模具微细孔;  10、精密连接器之高窄缝;   ……    ……

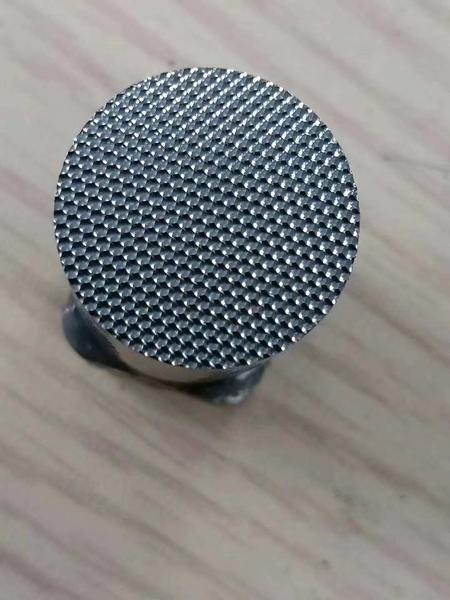

部分产品表面粗糙度高达:Ra0.015um

达到镜面效果等;
